高清數字化單兵發射機

（含電池、電源適配器、控制器、背夾、耳麥、手提箱等附件）

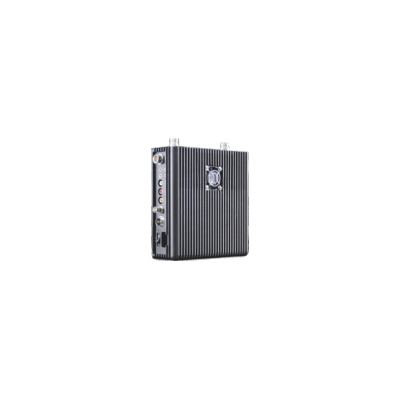

BX100S-HD數字化高清單兵臺，采用便攜背負式，可結合專用背夾，

由現場人員隨身攜帶。專業廣播級標準，具有帶寬可調、非視距傳

輸、音視頻加密、高清晰畫質等特點，可在高速移動中和城市建筑

物遮擋情況下實時傳輸穩定的音視頻信號。具有HD-SDI/HDMI/CVB

S等多種接口。

1．產品優勢

l 雙向語音通信

l AES 256位加密

l BDS/GPS定位功能

l 功率200 -2W可調 mW

l 壓鑄鋁機殼，散熱性好

l 工作頻率可調，支持8個信道

l 支持HDMI/HD-SDI/CVBS接口輸入

l 信道帶寬1/2/3/4/5/6/7/8MHz可調

l H.264編碼，支持D1/720i/720P/1080I/1080P等高標清編碼格式

l 高標清兼容，窄帶（1-2MHz）情況下傳輸標清圖像，寬帶（4-8MHz）情況下傳輸高清(1080p)圖像

2．技術參數

高頻單元
工作頻率	200~2300MHz（工作頻率可定制）
輸出功率	200mW-2W可調
基帶單元
COFDM子載波數	8K/4K /2K模式
射頻帶寬	1/2/3/4/5/6/7/8 MHz可調
載噪比C/N	≥28dB@33dBm
保護時間間隔	1/32，1/16，1/8，1/4可選
二次諧波	>52dBc
信道編碼	1/2，2/3，3/4,5/6,7/8可選
調制星座圖	QPSK/16QAM/64QAM可選
交織深度	無交織 / 中交織（100ms）/ 長交織（200ms）可選
功率平坦度	全頻段≤2dB,8MHz內≤0.52dB
系統指標
傳輸碼率	800Kbit/s~ 32Mbit/s可調
移動速度	時速480公里穩定傳輸
視頻/音頻參數
圖像格式	PAL或NTSC復合視頻
編碼速率	1M～20Mbps
聲音輸入	雙聲道12dBm
取樣頻率	32KHz
語音接收靈敏度	≤111dBm
輔助數據	150bps～38.4Kbps RS232數據自適應（可選）
調控功能	密碼修改、頻率修改、數據寬帶修改、按鍵鎖定修改
工作環境
供電電源	DC14.8V
電池容量	10AH
整機功耗	＜40W
工作溫度	－25°C ～ 60°C
工作濕度	80％
設備尺寸	191×170×67mm
